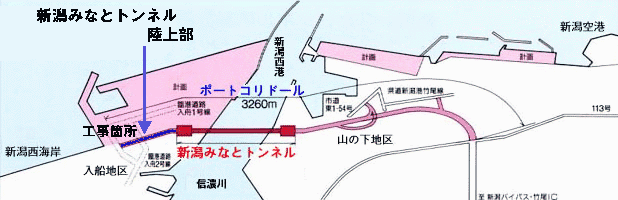

| 現場状況 信濃川の川底に埋設された沈埋管から、陸上道路までを結ぶスロープ部分（上記地図参照）を作る工事です。 地盤が砂地の上に、海岸がすぐ横に位置しており、掘削および防水がなかなか難しい箇所です。 |
||
| スロープ部分両サイドの壁を作る為、写真３の様な穴を、地下数十メートル掘りながらベントナイトと高炉セメントを注入していきます。この杭をラップさせながら作ることにより、大きな一枚の壁が完成します。 | ||
1. |
2. |
3. |
| 連壁作成状況 | 連壁作成状況 | 杭穴 |
4. |
||
| 掘削作業 | ||
|
|
||
|
連続的に打設された杭（連壁）の表面は、Ｒ状に凸凹の為、防水には不向きな形状をしています。これを平らにするため、表面にワイヤーメッシュを貼り、モルタルを吹き付けます。 |
||
５． |
６． |
 |
| 連壁部分 | ワイヤーメッシュ結束 | |
| スロープ部分に海水や雨水が、入り込んでくることを防ぐための防水工事。水が進入してくると、シートについているベントナイトが膨潤し管内への漏水を防ぎます。 | ||
7. |
8. |
9. |

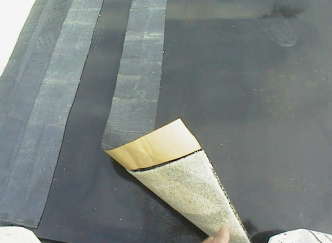

| ベントナイトシート裁断 | ジョイント部分テープ張付け | 連壁部張り付け |
10. |
11. |
12. |
| 釘打ち | ラテックス塗布 | 連壁部分施工状況 |
13. |
14. |
15. |
| ラテックス乾燥 | 連壁部分施工完了 | 底盤部張り付け |
16. |
17. |
18. |

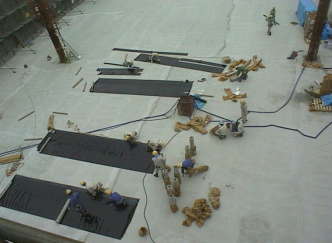

| ジョイント部分 | 張り付け状況 | ベントナイトシート張付完了 |
19. |
20. |
21. |
| 保護モルタル打設状況 | 打設完了 | 打設完了 |
